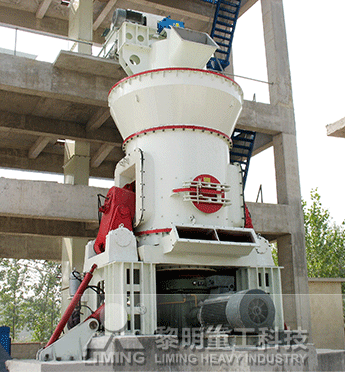

LM立式磨粉机

LM系列立式磨粉机（立磨机）是黎明重工为解决工业磨机产量低、耗能高等技术难题，在吸收欧洲先进技术并结合黎明重工多年先进磨粉机设计制造理念和市场需求的基础上，经过多年潜心研发和创新而制造出的大型粉磨设备。

LM系列立式磨粉机（立式磨机）集细碎、烘干、粉磨、选粉、输送于一体，具有占地面积小、工艺流程简单、粉磨效率高、能耗低、噪音小、烘干能力大、产品细度易调节、无粉尘污染和检修方便、运行可靠等特点，尤其在大型粉磨工艺中，完全能满足客户需求，主要技术、经济指标已达到国际先进水平。目前，LM立式磨粉机于广泛应用于冶金、电力、水泥、化工、陶瓷、非金属矿、电厂脱硫、水渣、矿渣、炉渣、煤炭、水泥熟料、玻璃、石英、石灰石等行业的大规模物料粉磨和超细粉磨加工中，又称矿渣立磨，水泥立磨.

1. 粉磨效率高、运行成本低。

A.立式磨采用料层粉磨原理粉磨物料，能耗低，粉磨系统的电耗比球磨机低20～30%，而且随原料水分的增加，节电效果更加显著。

B.研磨体磨损小，利用率高。由于立式磨运行中没有金属之间的直接接触，故其研磨体磨损小，单位产品磨耗一般为5～10克/吨，对产品的金属污染小。

C.磨辊辊套可翻面使用，有利于延长使用寿命，降低生产成本。 　

2、建设、投资费用低。

立式磨集细碎、烘干、粉磨、选粉、输送为一体，不需另置烘干、选粉、提升等设备，出磨含尘气体可直接由高浓度袋收尘器或电收尘器收集，布局紧凑，可露天布置。建筑面积约为球磨系统的70%，建筑空间约为球磨系统的50～60%。因此立式磨工艺流程简单、占地面积及占用空间小，使得建设费用低廉。

3、运行容易可靠、操作维修简便。

A.装备有稀有润滑站，磨辊轴承采用稀油集中循环润滑，保证轴承在低温和纯净油质条件工况下工作，延长了使用寿命，使设备运转系统运行连续可靠。

　B.装备有自动控制装置，可实现远程控制，操作简单容易。

C.装备有防止辊套和磨盘衬板直接接触的限位机构，避免金属之间的磨擦与碰撞而出现破坏性剧烈震动，增加了安全性。

D.独有的液压站系统，通过检修油缸、翻转动臂，具有自动抬辊、落辊功能，可实现空载启动。借助于翻辊装置，可将磨辊翻出磨外，辊套、衬板在很短时间就能更换和检修。另外液压系统操作压力低，减少了漏油故障率，有利于操作和管理。同时液压系统增加了压力平衡装置，有效降低了磨机的振动。

4. 设备烘干能力大、粉磨物料广泛。

立式磨采用热风输送物料，在粉磨水分较大的物料时可控制进风温度，使产品达到要求的最终水分。在立式磨内可烘干入磨水分高达15%的物料，应用范围广。即使是烘干球磨，也只能烘干水分为3-4%的物料。

5. 产品质量稳定、颗粒级配均匀。

物料在立式磨内停留的时间仅2～3分钟，而在球磨机内则要15～20分钟。所以立式磨产品化学成分及细度可以很快测定、校正，而且质量稳定。

6. 设备环保，噪音低、扬尘少、操作环境清洁。

立式磨在工作中磨辊和磨盘不直接接触，没有球磨机中钢球互相碰撞、钢球撞击衬板的金属撞击声，因此噪音小，比球磨机低20～25分贝。另外，立式磨采用全密封系统，系统在负压下操作，无扬尘，环境清洁。

物料借助于重力和气流的冲击作用而落到磨盘中央。磨盘牢固的与减速机相连，以恒速旋转。磨盘的恒速旋转将粉磨物料均匀的水平分布在磨盘的衬板上，在那里，斜锥式的磨辊咬住物料并将它碾碎。在液压系统的作用下，由于压力和摩擦力的作用物料进行粉磨。

离心力将粉碎后的物料从磨盘中部甩至磨盘的边缘，离开磨盘的物料遇到通过风环进入磨内的热气体，并随之上升，经磨机中部壳体进入到分离器中，在此程中物料与热气体进行充分的热交换，水分迅速被蒸发，使剩余的水分达到1%。尚未被粉碎到规定要求的物料由分离器选出。并被送回至磨盘，已进行再粉磨。通过了分离器的物料被磨机风机产生的气流携带而进入收尘器。

电动机通过减速机带动磨盘转动，物料经锁风喂料器从进料口落在磨盘中央，同时热风从进风口进入磨内。随着磨盘的转动，物料在离心力的作用下，向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过上部分离器时，在旋转转子的作用下，粗粉从锥斗落到磨盘重新粉磨，合格细粉随气流一起出磨，通过收尘装置收集，即为产品，含有水分的物料在与热气流的接触过程中被烘干，通过调节热风温度，能满足不同湿度物料要求，达到所要求的产品水分。通过调整分离器，可达到不同产品所需的粗细度。
